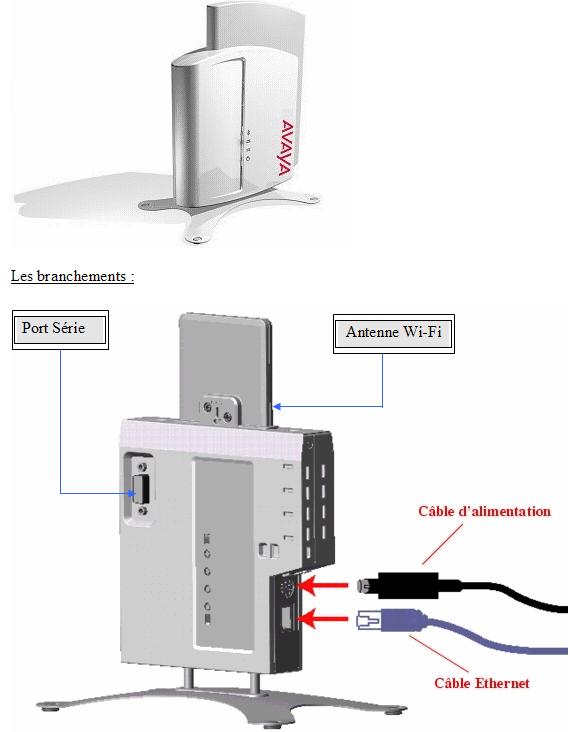

L’hôpital utilise des bornes AVAYA AP-4. Elles fonctionnent avec la norme 802.11 b.
Configuration minimale requise :
Cet ordinateur va permettre de configurer la borne par le protocole HTTP.
A l’achat d’une borne, il est fourni un cdrom qui contient deux logiciels pour faciliter la configuration.
Cet outil détecte automatiquement les points d’accès installés sur le réseau (quelle que soit leur adresse IP). Il permet aussi d’en modifier l’ IP. De plus Scan Tool sert à télécharger de nouveaux éléments logiciels vers un AP-4.
Son utilisation :
En premier lieu, il convient de noter l’adresse MAC de la borne. Cette information se trouve sur l’étiquette de l’unité (la MAC est affectée en usine). Lors de la mise en fonction de la Borne, l’adresse IP 169.254.128.132 est attribuée automatiquement (si il n’y a pas de serveur DHCP).
Il convient d’installer Scan Tool sur un PC du réseau, une fois fait, double cliquez sur l’icône du bureau.
Scan Tool analyse le réseau et affiche toutes les bornes déjà installées sur celui-ci.
Il suffira de repérer la Borne grâce à la MAC que nous avons noté précédemment.
Afin d’administrer le point d’accès par HTTP, nous allons lui attribuer une adresse IP. Celle qui a été attribuée par défaut n’est pas valide pour le réseau d’Ambroise Paré. Elle a uniquement permis à l’application de voir la Borne.

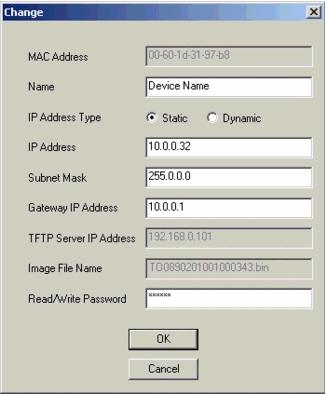

Pour ce faire, sélectionnez la borne à modifier en cliquant dessus, cliquez sur le bouton change, la fenêtre suivante apparaît.
Il conviendra de renseigner l’adresse IP, le masque et la passerelle. Il est possible de sécuriser cette configuration en lui donnant un mot de passe SNMP (par défaut pour les nouvelles unités le mot de passe est « public »).
SNMP signifie Simple Network Management Protocol (traduisez protocole simple de gestion de réseau). Il s'agit d'un protocole qui permet aux administrateurs réseau de gérer les équipements du réseau et de diagnostiquer les problèmes.
Afin de sauvegarder la nouvelle configuration, cliquez sur OK. La borne va se réinitialiser. Cliquez une seconde fois sur OK pour revenir à ScanList puis Cancel pour annuler.
Maintenant que le point d’accès a une IP configurée, nous allons continuer son administration via HTTP.
Pour accéder à la borne par ce protocole, il suffira de taper dans la barre d’adresse du navigateur :
http://@_IP_borne
A la première connexion HTTP du PC (où est installé ScanTool) vers une borne, le deuxième logiciel du cdrom se lance automatiquement.

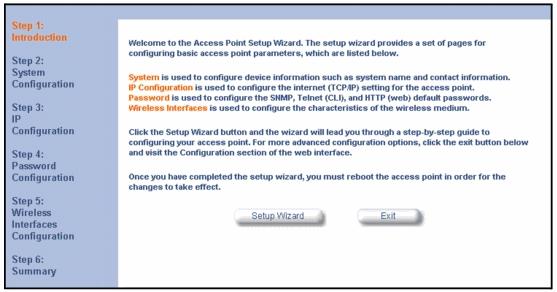

Ce logiciel va nous permettre de nous guider pas à pas dans la configuration des paramètres de base de la borne (nom du réseau, paramètres IP, paramètres de système et mot de passe de gestion).
Une fois l’adresse URL tapée, la fenêtre apparaît :

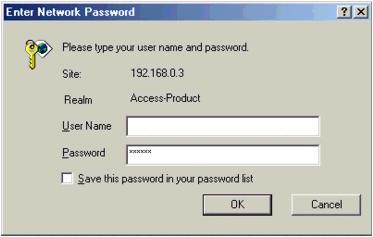

Laissez User Name vide, le password est celui qui a été saisi dans la fenêtre change de Scan Tool.
Vous obtenez la fenêtre suivante :
Cette fenêtre va nous permettre de configurer en détail la borne. A la fin de la configuration, il conviendra de réinitialiser la borne pour que les modifications prennent effet.
Step 2: System configuration
Name : Nom affecté au point d’accès
Location : Emplacement physique du point d’accès
Contact Name : Nom du responsable du point d’accès
Contact Email : Adresse Mail du responsable
Contact Phone : N° de téléphone du responsable
Objet ID : Il s’agit d’un champ en lecture seul qui affiche la définition MIB du point d’accès.
Management Information Base : Base de données contenant les variables permettant une administration par le protocole SNMP.
Ethernet MAC : Il s’agit d’un champ en lecture seule qui affiche l’adresse MAC de l’interface réseau du point d’accès.
Descriptor : Il s’agit d’un champ en lecture seul qui reproduit le nom, le numéro de série, la version de l’image logicielle courante et la version du bootloader.
Up time : Il s’agit d’un champ en lecture seule qui affiche la durée de fonctionnement du point d’accès depuis son dernier redémarrage.
Step 3: IP configuration
IP Address Assignment Type : Définir le type d’IP, Dynamic (pour DHCP), Static (pour lui assigner une IP fixe).
IP Address : Définir une IP fixe. Option désactivée si Dynamic est défini dans le type d’IP.
Subnet Mask : Définir le masque de sous-réseau du réseau local où se trouve le point d’accès.
Gateway IP Address : définir l’adresse de la passerelle du réseau local où se trouve le point d’accès.
DNS Client : Option à activer (Enable DNS) si on désire résoudre les noms de machine plûtot que les IP. Dans ce cas, il conviendra de renseigner les adresses IP des serveurs DNS primaires et secondaires ainsi que le nom de domaine.
Paramètre Avancé
Time to live : Il s’agit de la durée de vie d’un paquet IP sur le réseau. Le paramètre par défaut est 64 et peut être compris dans un intervalle de 0 à 65535.
Step 4: Password Configuration
Chaque interface de gestion a son propre mot de passe. On peut définir :
- Le mot de passe en lecture SNMP
- Le mot de passe en lecture-écriture SNMP
- Le mot de passe CLI
- Le mot de passe pour HTTP – Web
Step 5: Wireless Interface Configuration
Network Name (SSID) : Tapez un nom de réseau (entre 2 et 31 caractères) pour le réseau sans fil. Vous devez configurer tous les clients sans fil pour qu’ils utilisent également ce nom.
Auto Channel Select : Le AP-4 recherche d’autres points d’accès dans la zone et sélectionne un canal de communication disponible ou relativement peu utilisé. Cette option évite les problèmes d’interférence et améliore les performances du réseau.
Canal de fréquence : Lorsque Auto Channel Select (sélection de canal automatique) est activé, ce champ est en lecture seule et affiche le canal d’exploitation en cours du point d’accès. Lorsque il est désactivé, vous pouvez spécifier le canal d’exploitation du point d’accès. Si vous décidez de définir manuellement le canal de l’unité, vérifiez que les périphériques proches n’utilisent pas la même fréquence. Les canaux disponibles varient selon le domaine de réglementation. Voir le tableau des affectations des canaux 802.11 b selon les pays.
Distance Between Aps : Définir la distance entre les points d’accès. En général, plus la distance est grande entre les AP plus les clients utilisent des débits de données lents.
Multicast Rate : Définir le débit auquel les messages de multidiffusion sont transmis. Cela dépend du Distance Between APs.
WEP Encryption (cryptage WEP) : Cochez la case disponible pour activer le WEP.
Définissez Encryption Key (clé de cryptage) : Configurez une Encryption Key suivant les paramètres ci-dessous :
- Tapez 10 caractères hexadécimaux (0-9 et A-F) ou 5 caractères ASCII pour utiliser le cryptage 64 bits.
- Tapez 26 caractères hexadécimaux (0-9 et A-F) ou 13 caractères ASCII pour utiliser le cryptage 128 bits.
Des générateurs de clé simplifient cette opération vous en trouverez un dans la Rubrique Téléchargements
Cette clé sert à crypter et à décrypter les données entre le AP-4 et ses clients sans fil.
L’assistant d’installation se termine. Nous devons réinitialiser le point d’accès pour que les modifications prennent effet.
A la prochaine connexion http sur la borne nous obtiendrons la fenêtre suivante:

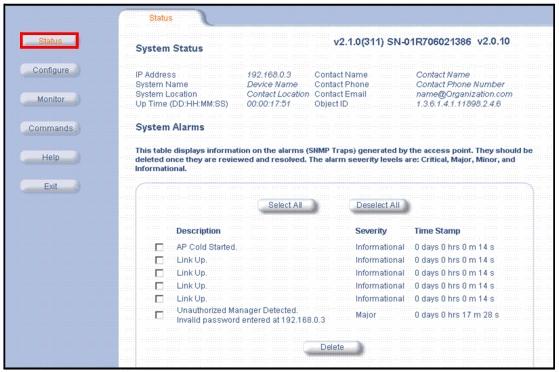

Il sera alors possible de modifier ou d’ajouter des paramétrages en cliquant sur l’onglet Configure :
Nous voyons apparaître différents onglets en haut de la fenêtre. Nous retrouvons les paramètres que nous avons initialisés plus de nouvelles options de configuration. Celles-ci seront utiles suivant les caractéristiques du réseau où sont installées les bornes.
Avaya diffuse régulièrement des mises à jour des logiciels du point d’accès sur son site Web à l’adresse http://support.avaya.com.
Avaya nous recommande de consulter le site Web pour déterminer s’il existe des mises à jour juste après l’installation et l’initialisation de l’unité.
Trois types de fichiers peuvent être téléchargés sur le point d’accès depuis un serveur TFTP (Trivial File Transfer Protocol).
- Img (image logicielle AP ou noyau)
- Config (fichier de configuration)
- bspBl (fichier de micrologiciel BSP/Bootloader)
Afin de pouvoir télécharger les mises à jour, il faut installer un serveur TFTP.
Un logiciel serveur TFTP de Solarwinds est fourni sur le cdrom d’installation de l’Avaya AP-4.
Sinon il est possible de télécharger la dernière version du serveur TFTP sur le site Web de Solarwind à l’adresse http://www.solarwinds.net.
Vous trouverez d'autres procédures sur le CV en cliquant sur l'image qui suit.
